CL5320ZXXBEV純電動車廂可卸式垃圾車
特點及主要功能簡介
1. 整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。
2. 本拉臂式垃圾車由程力新能源公司自主研發，大大提高了工作效率，使用場景更廣，使用壽命更長。
整車基本參數表
公告型號 | CL5320ZXXBEV 型純電動車廂可卸式垃圾車 | 外形尺寸 | 9600,9450,9300 * 2550,2520 * 3150,3100,3050 (mm) |
底盤型號 | EQ1320GTZEVJ | 上裝配壓縮站 | 12-20m3 |
總質量kg | 32000 | 上裝電動機額定功率 | 50KW |
整備質量kg | 14150,14450,14850 | 上裝每小時消耗電量 | 40KWH |
軸距mm | 1850+3550+1350 | 建議充電樁功率 | 120KW |
輪胎 | 11.00R20 | 充電時間（建議功率下） | 約3小時 |
軸數 | 4 | 電池類別 | 磷酸鐵鋰蓄電池 |
底盤電機**功率 | 360kw | 電池品牌 | 寧德時代 |
電池組額定電壓 | 608.58 V | 燃料種類 | 純電動 |
電池電量 | 367KWH | 環保 | 有 |
底盤滿載續航里程 | 280km | 免征 | 有 |
純電動車廂可卸式垃圾車是在純電動二類底盤的基礎上，加裝垃圾箱勾臂、液壓系統，由機械、液壓（氣路）、電器三部分合為一體的專用垃圾轉運車。
工作原理：采用電機帶動液壓油泵，液壓閥**液壓油缸，效率高，噪音小，操作方便。
該產品適用于城市主干道、公路、廣場、鄉村等場地進行垃圾轉運，也可用于建筑垃圾轉運作業。
底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為32000kg；
(4) 搭載367kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
(1) 采用知名品牌液壓油缸、**器，質量穩定可靠，永磁同步電機直接帶動。
(2) 駕駛室智能操作，自動**，操作方便靈活；
(3) 可匹配市場上通用的同等大小垃圾箱，方便用戶即買即用。
(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
底盤參數表
質量參數 | 整備質量（Kg） | 11400 |
**允許總質量（Kg） | 32000 | |
整備質量時前/后軸核（Kg） | 2850/2850/5700 | |
**允許總質量時前/后軸核（Kg） | 6500/6500/19000 | |
性能參數 | **車速（Km/h） | 85 |
**爬坡度（%） | 30% | |
**小轉彎半徑 | 22m | |
續駛里程（Km） | 280km | |
尺寸參數 | 外廓尺寸長×寬×高（空載）（mm） | 長 9260x 寬2500x 高2920 |
軸距 | 1850+3550+1350 | |
前懸/后懸 | 1260/1250;1260/1550 | |
后懸改制尺寸范圍 | 1250mm | |
輪距（前/后）（mm） | 2040/2040,2020/2020 | |
**小離地間隙 | 280 | |
駕駛室頂端距離車架上翼面距離 | 1800 | |
接近角（°） | 20/22 | |
離去角（°） | 20/20 | |
后輪**距離車架上平面距地（空/滿載）（mm） | 550/530mm | |
動力電池 | 電池類型 | 磷酸鐵鋰離子電池 |
廠家 | 寧德時代新能源科技股份有限公司 | |
電池總電量 | 367.58 | |
電池額定總電壓及范圍（V） | 608.58 | |
動力電池系統能量密度（W·h/kg） | 158.24 | |
充/放電倍率（C） | 1C | |
電池布置形式 | 后背+側掛 | |
驅動系統 | 廠家 | 陜西法士特齒輪有限責任公司 |
型號/型式 | TZ388XSSFE01/純電動 | |
額定功率/轉速/轉矩（kW/r/min/N.m） | 250/1800/1330 | |
峰值功率/轉速/轉矩（kW/r/min/N.m） | 360/3000/2800 | |
變速箱速比 | 8.507/4.943/2.994/1.876/1.216/1 | |
電機**器形式 | KTZ54X85SSFZ030 | |
前橋 | 噸位（T） | 5T |
后橋 | 速比 | 4.875 |
噸位（T） | 10T | |
氣室位置 | 橋上 | |
車架 | 縱梁斷面尺寸 | 280x80x(7+5) |
車架總成寬度 | 850mm | |
懸架 | 前簧（長×寬×厚mm-片數） | 1600x89x22mm-4 |
后簧（長×寬×厚mm-片數） | 氣囊 | |
車輪 | 輪胎型號 | 11.00R20 18PR, |
輪胎數量 | 12 | |
制動形式 | 行車制動 | 雙回路氣壓制動 |
駐車制動 | 斷氣剎 | |
貯汽筒數量/容積 | 5/160L | |
**制動 | 動力制動式 | |
上裝取氣位置 | 底盤中間 | |
上裝取氣接口 | 底盤中間 | |
電氣系統 | 蓄電池容量（Ah）/位置 | 120Ah/側置 |
低壓取電接口 | 1544317-1 | |
上裝低壓**接口 | 282090-1 | |
尾燈插接形式 | DJ7091-2.3-21 | |
整車供電電壓(V) | 24V | |
充電系統 | 充電方式 | 直流充電 |
充/放電倍率（C） | 0.65C/0.8C |
專用參數表
箱體 | 可匹配箱體規格 | 12-20（m3） | |
上裝電機 | 類型 | 永磁同步電機 | |
冷卻方式 | 水冷 | ||
專用參數 | 驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | |
液壓油缸 | 型式 | 焊接式液壓油缸 | |
品牌 | 海普瑞斯 | ||
氣控閥 | 品牌 | 漢晟 | |
液壓閥組 | 品牌 | 海普瑞斯/中梅 | |
拉臂勾 | CL-XLY-LB20 | ||
【整車技術參數】 | ||||||||
產品** | 程力牌 | 公告批次 | 355 | |||||
產品名稱 | 程力牌CL5320ZXXBEV型純電動車廂可卸式垃圾車 | |||||||
總質量 | 32000 | 罐體容積(m3) | ||||||
額定質量 | 17720,17655,17420,17355,17020,16955 | 外形尺寸 | 9600，9450，9300X2550,2520X3150,3100,3050 | |||||
整備質量 | 14150,14450,14850 | 貨廂尺寸 | XX | |||||
駕駛室準乘人數(人) | 2,3 | 鞍座**載質量 | ||||||
接近角/離去角(°) | 20/20,20/21,20/22 | 前懸/后懸 | 1260/1590,1260/1440,1260/1290 | |||||
軸荷 | 6500/6500/19000(二軸組) | **車速(km/h) | 85 | |||||
備注： | 備注：隨底盤選裝電池護罩,輪輞,踏板;側面防護裝置材料為鋁合金,與底盤縱梁采用焊接連接;后下部防護裝置材料為Q235,與車架螺栓連接,截面尺寸:120×60mm,離地高度為445mm;動力蓄電池種類:磷酸鐵鋰蓄電池,生產企業:寧德時代新能源科技股份有限公司;驅動電機類型:永磁同步電機,驅動電機功率:360kW,生產企業:陜西法士特齒輪有限責任公司;ABS型號:CM4XL-4S/4M;ABS生產企業:廣州瑞立科密汽車電子股份有限公司;該車安裝具有衛星定位功能的行駛記錄儀;專用功能及裝置:液壓缸、拉臂鉤等專用設備,實現對垃圾的裝載及卸料的作業功能.可選裝ETC車載裝置.長度/后懸/離去角(度)對應關系:9600/1590/20,9450/1440/21,9300/1290/22,整備質量/額定載質量對應關系:14150/17720(2人),17655(3人),14450/17420(2人),17355(3人),14850/17020(2人),16955(3人) | |||||||
【底盤技術參數】 | ||||||||
底盤型號 | EQ1320GTZEVJ | 底盤名稱 | 純電動載貨汽車底盤 | |||||
**名稱 | 東風牌 | 生產企業 | 東風汽車集團有限公司 | |||||
軸數 | 4 | 輪胎數 | 12 | |||||
軸距 | 1850+3550+1350 | |||||||
輪胎規格 | 11.00R20 18PR,295/80R22.5 18PR,315/80R22.5 18PR | |||||||
鋼板彈簧片數 | 3/3/-/-,4/4/-/-,9/9/-/- | 前輪距 | 2040/2040,2020/2020,2060/2060 | |||||
燃料種類 | 純電動 | 后輪距 | 1860/1860 | |||||
發動機型號 | 發動機生產企業 | 發動機排量 | 發動機功率 | |||||
TZ388XSSFE01 | 陜西法士特齒輪有限責任公司 | 0 | 360 | |||||
產品主要結構

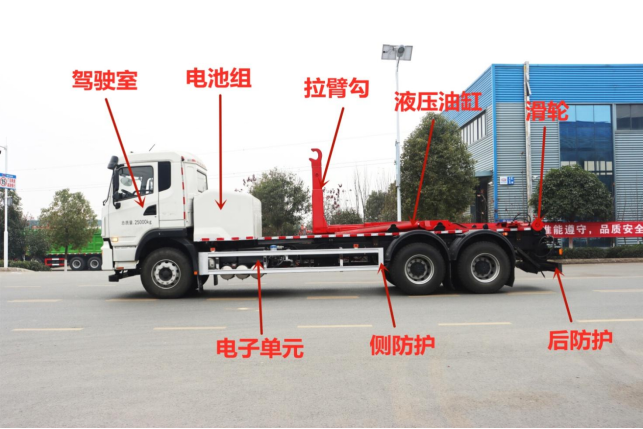

整車基本結構分解圖

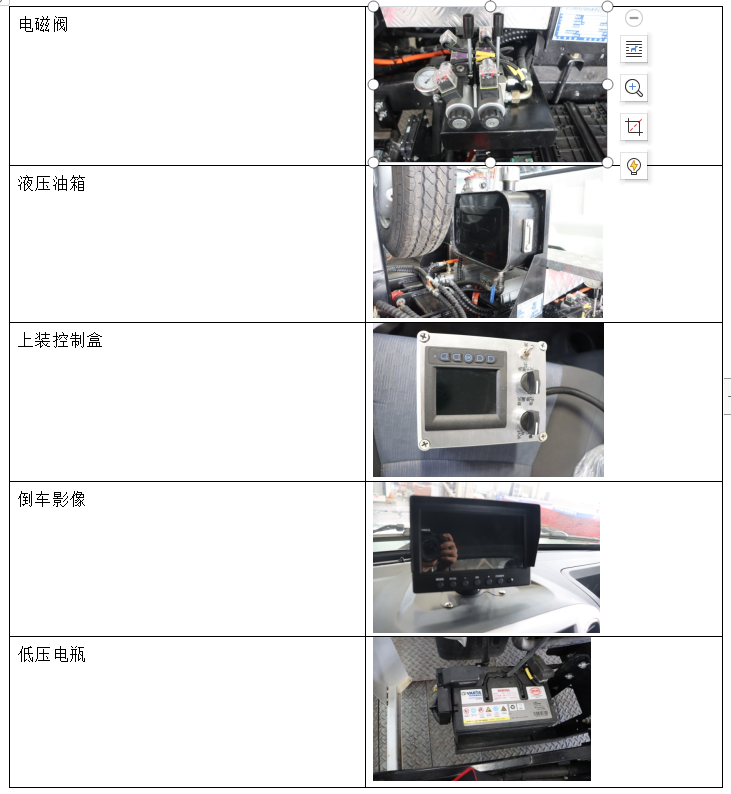

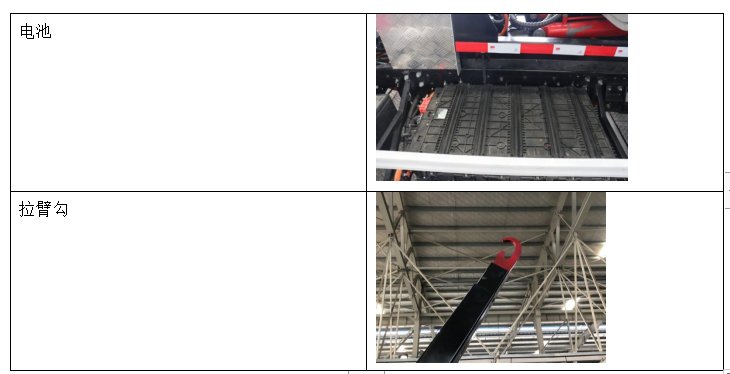

整車基本配件圖解
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
