用途
用于高速公路雙側護欄清洗作業,可以進行路面噴灑、綠化、消防作業。
性能特點
1.雙刷互動作業設計，清洗效率高，作業速度快，每小時3-10km。
2.特殊設計裝置，使清洗刷與護欄板自動保持恒定距離，確保清洗的質量、效率和安全。
3.高壓水流設計，高效節水，每噸水可洗護欄2-5km。
4.獨特的刷毛設計，清洗不留死角，不劃傷漆面。
5、多種汽車底盤的配套安裝，更使客戶增加了價位的選擇空間。
6、使用安全，節能環保，穩定可靠
公告型號 | CL5120GQXBEV型純電動護欄清洗車 | 外形尺寸 | 7200 * 2410 * 2820 (mm) | |
底盤型號 | BYD112014FBEVD1 | 上裝容積 | 5方 | |
總質量 | 11800KG | 上裝電動機額定功率 | 30KW | |
整備質量 | 8700kg | 上裝每小時消耗電量 | 25KWH | |
軸距 | 4200 MM | 建議充電樁功率 | 120KW | |
輪胎 | 245/70 R19.5 | 充電時間（建議功率下） | 約2小時 | |
軸數 | 2 | 底盤滿載續航里程 | 300KM | |
底盤電機**功率 | 160 KW | 電池類別 | 磷酸鐵鋰蓄電池 | |
電池組額定電壓 | 644 V | 電池品牌 | 比亞迪 | |
電池電量 | 222 KWH | 燃料種類 | 純電動 | |
程力汽車股份有限公司環衛車系列比亞迪純電動護欄清洗車是我公司自行設計開發、具有自主知識產權、國際**技術水平的新一代護欄清洗、路沿清洗、及噴霧降塵的專用設備。該款護欄清洗車擁有各種護欄清洗的功能，將護欄的頑固附著物由清洗刷清洗感覺，具有綠色環保、功能齊全、設計合理、能耗低、清洗范圍廣、使用壽命長等特點。
城市道路、隧道、橋梁、等路面護欄的清潔工作
產品性能特點
護欄清洗車詳細技術說明：
整車配置
產品性能特點
比亞迪純電動護欄清洗車，是在標準純電動二類底盤的基礎上，加裝沖洗系統、馬達，清洗刷，由機械、液壓、電器三部分合為一體的專用沖洗作業車。
本車具有**的水路系統，為清洗車工作提供壓力水源。其工作原理是：利用水泵產生的水，經噴水架的噴嘴噴出，利用電機馬達帶動清洗刷，能將護欄的陳舊污漬清洗干凈；使用高壓噴**還可清洗路標、廣告牌、高架路等；噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。
高壓水泵由永磁同步電機驅動；
本車的高壓水泵、噴嘴、高壓噴**及關鍵的液壓、電氣原件均采用國際**產品，性能優良、工作可靠。
效果描述：
1、為了達到更好的清洗效果，清洗刷采用柱形、雙刷頭設計，同時完成兩次刷洗、三**五次噴洗(根據鋼板表面污濁程度，確定噴水次數)。我公司該產品的清洗刷直徑是根據刷體轉速對刷絲產生的離心應力科學設計的，過長的刷絲將會降低刷絲離心應力，影響清洗效果。刷體長度是根據標準的鋼板寬度設計的，當作業時，刷體與鋼板的接觸面上下有25厘米的行程，過長的刷體由于局部磨損程度不同而造成浪費。
2、為了達到更好的清洗效果，該產品采用了無須添加清洗液的設計方式。因為，任何一種清洗液都是粘滑的，與水混合噴出，瞬間是不會被氣化的，因此，會降低刷絲與工作面的摩擦，降低清洗效果，而我們設計的清洗刷刷絲采用多棱聚乙烯超軟材料設計制作，不僅不會損壞鋼板表面的防腐裝飾層，還可以有效地清除不同的污濁物，同時，比起添加清洗液的清洗方式更加環保。
3、為了達到更好的清洗效果，設計工作速度范圍廣，刷體轉速高、范圍大，操作者可以根據工作面的污濁程度，更加靈活地掌握工作速度，以便提高工作效率。
1、啟動、停機、升降、偏轉、作業，全部在駕駛室操作。
2、 雙滾刷作業，清洗效率高，作業速度快，3-10km/h。
3、液壓保護裝置、滾刷雙側防護、保持滾刷與護欄板恒定距離，清洗質量穩定
4、高壓水流清洗、高效節水，每噸水可洗護欄2-5km。
5、多棱柔性刷絲、高壓洗刷:清洗不留死角，無損漆面。
6、高強金屬結構:穩定可靠。
7、全部液壓驅動，性能穩定，質量可靠。
8、**特制水循環水冷液壓油箱，作業時液壓油和液壓管道不起熱，很好保護設備的正常運行。
9、滾刷機構位于整車左側，操作人員可直接明了的進行操作
10、采用底盤供電上裝**電機驅動系統，保證清洗機工作穩定，同時節約能源
11、技術**，設計合理，使用安全，節能環保，工作穩定可靠
底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為11800kg；
(4) 搭載222kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
（6）配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
（7）底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超20%，適合各種路況作業
（8）上裝取電范圍廣，適合各類環衛車改裝
（9）轎車化內飾及舒適性設置，電子化操控
（10）安全可靠：配置比亞迪國內高端電池品牌
（11）增配置：電源總開關，電池加熱系統
（12） 整車配置電量大，長時間作業無憂慮
總質量 | 11800 | 軸距 | 4200 | |
整車電量 | 222.18 | 電機**功率 | 160 | |
整車電壓平臺（V） | 644 | 電機型號 | TZ365XSC07 | |
**車速（km/h） | 95 | **爬坡度 | 30% | |
接近角/離去角（°） | 19/12（滿載）；20°/15°（整備） | **小轉彎半徑 | 9500 | |
**小離地間隙 | 160 | 上裝配電功率 | 60 | |
前后橋承載 | 3.5/8.0 | 充電時間 | 直流2h；交流5.5h | |
續駛里程（工況法km） | 300 | 輪胎規格 | 245/70 R19.5 | |
驅動電機 | 直驅電機 | 轉向系統 | EHPS(電動液壓助力) | |
充電型式 | DC120kw | 方向盤 | 無按鍵四幅方向盤 | |
電池型式 | 磷酸鐵鋰電池 | 轉向管柱 | 四向可調 | |
駐車型式 | 機械手剎 | 制動型式 | 氣壓 | |
駕駛室型式 | 平頭單排 | 制動器 | 前后鼓式 | |
駕駛室翻轉型式 | 手動 | 輪胎 | 無內胎子午線輪胎 | |
駕駛室懸置 | 橡膠懸置 | 車窗 | 手動 |
整車專用參數表
箱體參數 | 箱體厚度 /涂層 | 4.5mm | |
箱體容積 | 5m3 | ||
罐體材質 | Q235碳鋼（選裝不銹鋼） | ||
上裝電機 | 類型 | 永磁同步電機 | |
冷卻方式 | 水冷 | ||
專用性能參數 | 驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | ||
水箱容積( m3 ) | 5 | |||
護欄清洗高度 | 300-2000 | |||
高壓清洗作業速度(km/h) | 3-10 | |||
**清洗能力(m/h) | 10000 | |||
卷盤 | 15-20 | |||
作業時間 | 0.5-2 | |||
作業噪聲 | < 88 符合GB7258規定 | |||
高壓水泵 | 噴水形式 | 高壓霧狀 | ||
主要元件組成 | 高壓泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等 | |||
高壓水泵 | GTM | |||
液壓馬達 | 三洋 | |||
安裝位置 | 高壓 | 駕駛室前置噴水架、卷盤，護欄清洗機上下， | ||
清洗刷 | 整車中部左側 | |||
**型式 | 電子**，一鍵操作 | |||
整車技術參數 | |||||
產品** | 程力牌 | 公告批次 | 344 | ||
產品名稱 | 純電動護欄清洗車 | 產品型號 | CL5120GQXBEV | ||
總質量(Kg) | 11800 | 罐體容積(m3) | 3.05 | ||
額定載質量(Kg) | 2905 | 外形尺寸 | 7200x2410x2820 | ||
整備質量(Kg) | 8700 | 貨廂尺寸 | xx | ||
額定載客(人) | 準拖掛車總質量(Kg) | ||||
接近角/離去角(°) | 19/13.7 | 前懸/后懸 | 1205/1795 | ||
軸荷(Kg) | 3900/7900 | **車速(Km/h) | 95 | ||
備注 | ABS型號:CM4XL-4S/4M;ABS生產企業:廣州瑞立科密汽車電子股份有限公;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:汕尾比亞迪汽車有限公;選裝描述:隨底盤選裝鋁制輪輞,寬輪眉;側防護材料為鋁合金,后防護裝置材料Q235,均采用螺栓連接,后防護離地高度440mm;專用功能及裝置:箱體,護欄清洗裝置等組成,主要用于城市路面護欄清洗;其他說明:驅動電機類型:永磁同步電機,額定功率95kW,峰值功率160kW,生產企業:精進電動科技股份有限公司,有效容積:3.05立方米,介質:水,密度:1000kg/m3 | ||||
底盤技術參數 | |||||
底盤型號 | BYD112014FBEVD1 | 底盤品牌 | 比亞迪牌 | ||
生產企業 | 比亞迪汽車工業有限公司 | 生產地址 | 深圳市坪山新區坪山橫坪公路3001號,湖南省長沙市雨花區環保東路88號,廣西壯族自治區桂林永?？h蘇橋鎮蘇橋園1期A區13號 | ||
軸數 | 2 | 輪胎數 | 6 | ||
軸距 | 4200 | ||||
輪胎規格 | 245/70R19.5 | ||||
鋼板彈簧片數 | 4/7,3/4+3 | ||||
前輪距 | 1705,1840 | 后輪距 | 1800 | ||
燃料種類 | 純電動 | 排放依據標準 | |||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | ||
TZ365XSC07 | 精進電動科技股份有限公司 | - | 160 | ||

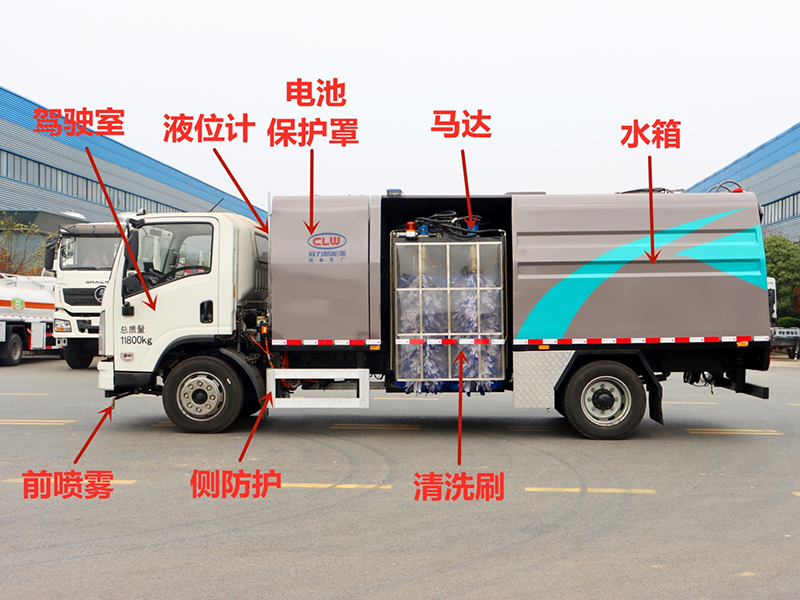

整車基本結構分解

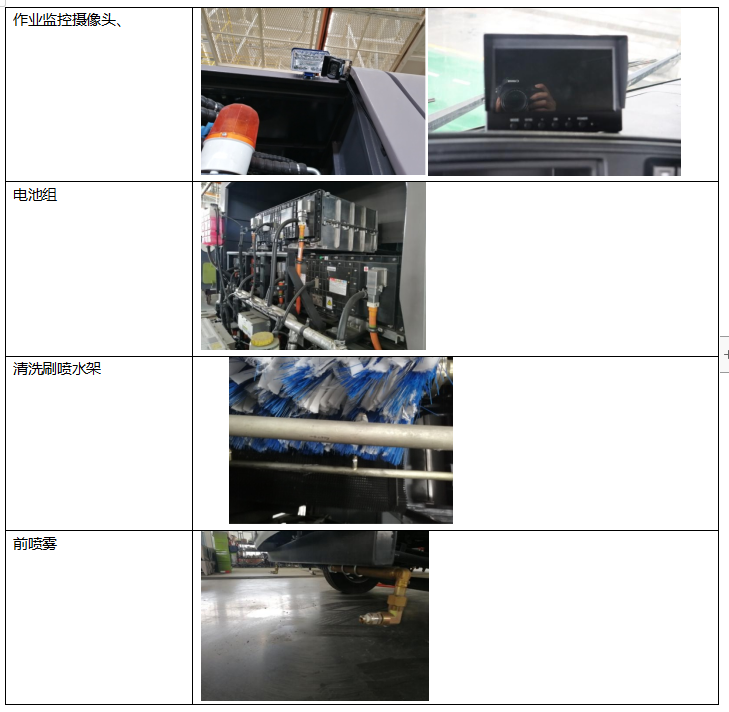

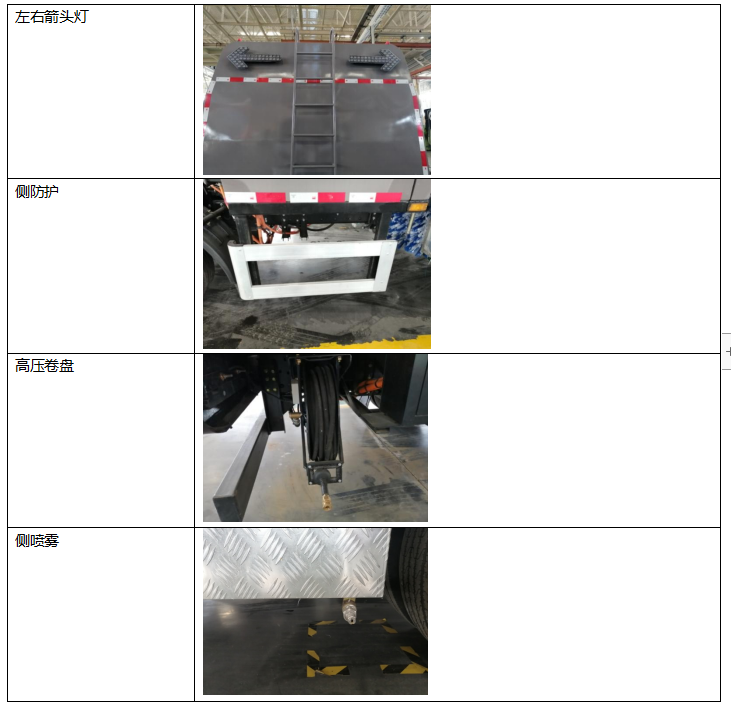

整車配件圖解
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
