高壓清洗車產品功能特點
1、前排7噴嘴形成的高壓噴射水幕,左右15度的偏角,可有效清潔路面。
2、左右超過45度偏角的單點清淤,**限度的清除頑漬。
3、后置20米長的高壓卷盤配多種角度的清洗**,是清除小廣告的好幫手。
4、車載上裝帶動高壓泵,整套機組性能穩定可靠。
5、優質電動推桿系統,運行流暢。
公告型號 | CL5185GQXBEV型純電動清洗車 | 外形尺寸 |
| ||||
底盤型號 | CA1181P62L2BEV | 上裝容積 | 10方 | ||||
總質量 | 18000KG | 上裝電動機額定功率 | 30KW | ||||
整備質量 | 9670KG | 上裝每小時消耗電量 | 20KWH | ||||
軸距 | 4500MM | 建議充電樁功率 | 120KW | ||||
輪胎 | 10.00R20,295/80R22.5 18PR | 充電時間(建議功率下) | 約2小時 | ||||
軸數 | 2 | 電池類別 | 磷酸鐵鋰蓄電池 | ||||
底盤電機**功率 | 180 KW | 電池品牌 | 寧德時代 | ||||
電池電量 | 246KWH | 燃料種類 | 純電動 | ||||
底盤滿載續航里程 | 251 KM |
性能特點:
● 高低壓水泵均采用電機驅動,沖洗壓力無極可調,實現提升效率、節能降耗、綠色環保的要求.● 配備前置高壓清洗,通過左右角度及位置調節實現高效清洗
產品簡介:
CL5185GQXBEV純電動高壓清洗車是新能源高壓清洗專用車輛,該車型選用解放純電動底盤改裝,具有噪聲低、能耗低、易操作、無排放污染等特點。整車作業效率高,工況時間長,造型時尚,技術達到國內**水平。
程力汽車股份有限公司環衛車系列東風純電動路面清洗車是我公司自行設計開發、具有自主知識產權、國際**技術水平的新一代路面、路沿清洗、及噴霧降塵的專用設備。該款清洗車結合了低壓及高壓清洗的功能,將路面的頑固附著物由高壓噴水桿噴出的水流沖起,具有綠色環保、功能齊全、設計合理、能耗低、清洗范圍廣、使用壽命長等特點。
1.城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁、隔離墻等路面、路沿的清潔工作
2.工地、廠區等干道的清洗、清掃。
產品性能特點
高壓清洗車詳細技術說明:
整車配置
產品工作原理
純電動路面清洗車是一種雙水泵清洗車,是在標準純電動二類底盤的基礎上,加裝高壓沖洗系統、低壓沖洗系統,由機械、液壓、電器三部分合為一體的專用沖洗作業車。
本車具有**的高、低壓兩套水路系統,為清洗車工作提供壓力水源。其工作原理是:利用高壓水泵產生的高壓水,經噴水架的高壓噴嘴噴出,利用高壓水流的動能,以高壓力、低流量的方式清洗,強力去污,高效節水,能將路面的陳舊污漬清洗干凈;或高壓水經左(右)角噴噴出,清洗路緣、人行道及護欄隔離區;使用高壓噴**還可清洗路標、廣告牌、高架路等;噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。
高壓水泵由永磁同步上裝電機驅動;
低壓水路系統,采用雙級葉輪離心泵,效率高、灑水寬度大、水**射程遠,還可選裝綠化澆灌及自吸功能。低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
本車的高壓水泵、噴嘴、高壓噴**及關鍵的液壓、電氣原件均采用國際**產品,性能優良、工作可靠。
(1) 水箱充分利用了車載空間,容積大,可達10m3。罐體內部做防腐防銹涂層 。
(2) 專人試車;模擬各種復雜工作環境,所有壓縮發車前實物測試。
(3) 售后保障;非客戶人為損壞,任何故障無條件售后,客戶零費用解決。
(4) 無副發電機組,整車工作時噪音低。
1. 采用知名品牌自吸式雙級離心泵,質量穩定可靠,揚程大;進口高效柱塞泵,質量穩定可靠,上裝電機取力傳動;
2. 前沖圓錐噴嘴,自動**,操作方便靈活沖洗路面寬度可覆蓋6條車道;后灑圓柱噴嘴,噴出均勻的扇形水霧,寬度可到16m,能有效抑制路面灰塵;
3. 360°旋轉的后置水炮,可設置成柱狀或霧狀出水,**遠射程超過38米;
4. 前噴架噴桿采用專用鋁合金型材制作,采用連桿結構實現噴桿折疊,運轉阻力小,故障率低;
5. 采用帶鎖氣缸,氣缸動作、鎖止平穩、可靠,使用壽命高,可很好解決高壓清洗車前噴水架下跌問題;
6. 零污染、低噪音,有效的保護環境,節約燃油能源,使用成本更低。
底盤采用東風純電動二類底盤,各總成匹配合理,完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點:
(1) 動力電池布置方式采用側掛布置,采用窄托架裝配,適應各類專用上裝改裝需求;
(2) 駕駛室標配中控鎖,MP5,包裹式航空氣囊減震座椅,高密度海綿,設置杯托、卡槽、儲物盒等10余處儲物空間,帶來舒適駕乘體驗;
(3) 整車輕量化設計,**總質量為18000kg;
(4) 搭載246kWh大容量動力電池,滿足各類環衛清洗車、垃圾收運車使用需求,動力電池標配水循環熱管理系統,滿足車輛在各種環境條件下使用需求;
(6) 配備大功率上裝取電接口,滿足各類專用車上裝電動化需求。 零污染、低噪音,有效的保護環境,節約燃油能源,使用成本更低。
(7)底盤承載能力強:后雙胎、軸距多樣化 **爬坡度超20%,適合各種路況作業
(8)上裝取電范圍廣,適合各類環衛車改裝
(9) 轎車化內飾及舒適性設置,電子化操控
(10)安全可靠:配置寧德時代國內高端電池品牌
整車 參數 | 底盤型號 | CA1181P62L2BEV |
底盤外廓尺寸 | 7720×2495×2950 | |
軸距 | 4500 | |
底盤整備質量 | 6560 | |
整車滿載質量 | 18000 | |
動力 系統 參數 | 電機 | 中車/永磁同步 |
額定/峰值功率(kW) | 90/180 | |
額定/峰值扭矩(Nm) | 500/1000 | |
電池 | CATL/磷酸鐵鋰/風冷 | |
額定電壓(V) | 541 | |
電量(kWh) | 246(側掛) | |
性能 參數 | **車速(km/h) | 90 |
**爬坡度(%) | 25 | |
0~70km/h加速時間 | 30 | |
續駛里程 | 251 |
整車專用參數表
箱體參數 | 箱體厚度 /涂層 | 4.5mm | ||||
箱體容積 | 10m3 | |||||
罐體材質 | Q235碳鋼 | |||||
上裝電機 | 類型 | 永磁同步電機 | ||||
冷卻方式 | 水冷 | |||||
專用性能參數 | 管路直徑 | 主管路65#,副管路50# | ||||
驅動方式 | 永磁同步電機驅動,可根據需要實時調速,取力操作與底盤行駛系統無任何關聯,用車體驗感**。 | |||||
水箱容積( m3 ) | 10 | |||||
高壓清洗寬度 | 2000-3000 | |||||
高壓清洗作業速度(km/h) | 3-15 | |||||
**清洗能力(m2/h) | 50000 | |||||
低壓水泵 | 型式 | 雙級葉輪離心式 | ||||
品牌 | 龍晟 | |||||
型號 | 50/110 | |||||
揚程 | 110m | |||||
轉速 | 2000-3200r/min | |||||
低壓沖洗 | 前沖寬 | 24 | ||||
后灑寬度 | 10 | |||||
平臺高炮射程 | ≥35 | |||||
低壓沖洗作業速度(km/h) | 15-30 | |||||
**沖洗能力(m2/h) | 700000 | |||||
卷盤 | 20 | |||||
作業時間 | 0.5-2 | |||||
作業噪聲 | < 88 符合GB7258規定 | |||||
高壓水泵 | 噴水形式 | 高壓霧狀 | ||||
主要元件組成 | 高壓泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等 | |||||
高壓水泵 | GTM | |||||
安裝位置 | 高壓 | 駕駛室前置噴水架、卷盤 | ||||
低壓 | 駕駛室下前沖、平臺高炮、后灑 | |||||
**型式 | 電子**,一鍵操作 |
整車公告技術參數 | |||
產品** | 程力牌 | 公告批次 | 368 |
產品名稱 | 純電動清洗車 | 產品型號 | CL5185GQXBEV |
總質量(Kg) | 18000 | 罐體容積(m3) | 8.53 |
額定載質量(Kg) | 8200,8135 | 外形尺寸 | 9150,8150x2550x3050,2950 |
整備質量(Kg) | 9670 | 貨廂尺寸 | xx |
接近角/離去角(°) | 12/13,18/13 | 前懸/后懸 | 1400/2250 |
軸荷(Kg) | 6500/11500 | **車速(Km/h) | 90 |
備注 | 1. 罐體總?cè)萘?.53立方米, 有效容積:8.13立方米,罐體外形尺寸(長×寬×高)mm:3600×2400×1440;運輸介質:水,密度1000千克/立方米; 2.側防護防護裝置采用鋁合金材質,后下部防護裝置采用Q235材質;側,后下部防護均采用螺栓連接,后防護尺寸(高×寬):120×60(mm),離地面高度475mm; 3.儲能裝置單體種類/生產企業: 磷酸鐵鋰電池/寧德時代新能源科技股份有限公司;儲能裝置總成的生產企業:寧德時代新能源科技股份有限公司;驅動電機型號TZ370XS-LKM1101對應電機**器型號KTZ54X45S-LKC1101,功率:160(KW);驅動電機型號TZ366XS50EA對應電機**器型號KTZ54X40SP5S;功率:180(KW); 4.ABS系統生產廠家/型號 :1.長春科密汽車制動有限公司/CM4XL.2.WABCO/44600XXXX0;5.專用功能及裝置描述:該車用于道路清洗,保潔等作業.由清洗裝置,水泵及罐體等組成.前噴裝置前伸量:1000(mm),選裝不帶前噴裝置 | ||
底盤技術參數 | |||
底盤型號 | CA1181P62L2BEV | 底盤品牌 | 解放牌 |
生產企業 | **汽車集團有限公司 | 生產地址 | |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 4500 | ||
輪胎規格 | 10.00R20,295/80R22.5 18PR | ||
鋼板彈簧片數 | 10/12+8,10/12+9 | ||
前輪距 | 1810,1950 | 后輪距 | 1878 |
燃料種類 | 純電動 | 排放依據標準 | |
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
TZ370XS-LKM1101 | 蘇州綠控傳動科技有限公司 | 0 | 160 |

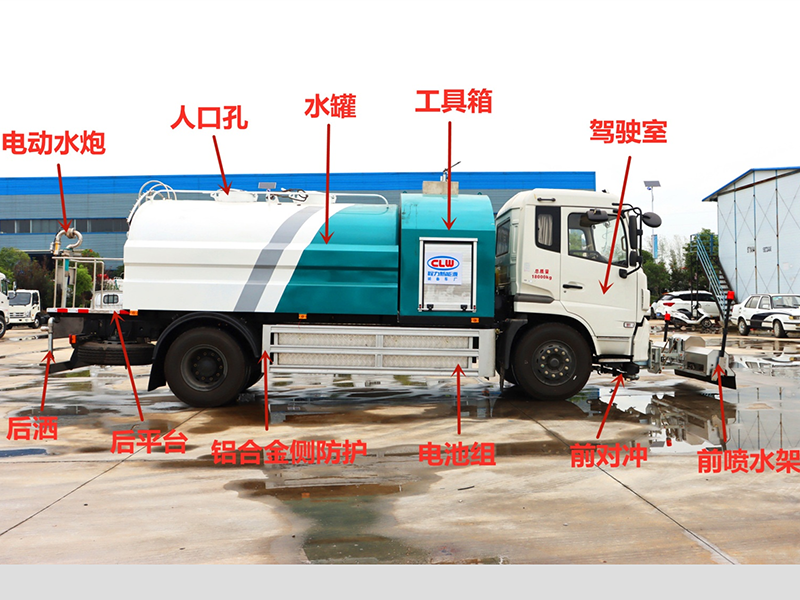

整車基本結構分解
(1)汽車底盤和配套泵的維護保養按相應的使用說明書進行。
(2)車輛使用前應按汽車使用說明書的要求進行磨合。
(3)潤滑系統保養:車輛每行駛5000km-10000km時就需清洗保養一次,在遇到發動機噪音過大,加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物,這樣可以避免機油高溫下的氧化稠化,能有效的減少發動機部件的磨損,從而延長發動機壽命,提高發動機動力。
(4)冷卻系統保養:車輛在冬夏換季時應清洗保養一次,希望您正常行駛中每6個月至8個月清洗保養一次,或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢,防止有害的腐蝕發生,避免并制止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(5)燃油系統保養:車輛每行駛800km-1000km時需清洗保養1次,或當你發覺引擎喘抖,遲滯和加速不良,冒黑煙,無力、費油時清洗保養1次。要清除系統內部的膠質和積碳,防止有害的腐蝕發生,避免并制止密封件和水箱的滲漏,徹底更換舊的冷卻液。
(6)變速箱保養:車輛每行駛800km-1000km時清洗保養一次,或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物,恢復密封墊和O型圈的彈性,使變速箱換檔平順,提高動力輸出,徹底更換舊的自動變速箱油。
(7)動力轉向系統保養:車輛每行駛1000km-2000km清洗需保養一次,或遇轉向困難系統滲漏,更換動力轉向機配件后,也須清洗保養一次。清除系統中有害的油泥、漆膜,清除低溫時的轉向困難,制止并預防動力轉向液的滲漏,清除轉向噪音,徹底更換舊的制動轉向液。
(8)制動系統保養:車輛每行駛800km清洗保養一次,或遇ABS反應過早,過慢時清洗保養一次。清除系統中有害的油泥漆膜,清除超高溫或超低溫時工作失靈的危險,有效防止制動液變質過期,徹底更換舊的制動液。
(1)免費維修方案以及期限? 1、跟蹤服務時間:終身; 2、在交客戶使用之日起,在正常使用范圍內,行駛10000公里內或一年內免費修理(不包括易損件和電器部分),超過一年,只收取零件費; 3、服務到達時間:省內,二十四小時內到達;其它地區,二十四小時內派出人員; 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除,無故障積極預防。
(2)免費后期配件供應價格方式? 1、方式:在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨; 2、配件只收工本費,不加其他費用。
(3)售后服務方式? 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式,詳見底盤《保養手冊》。 專用裝置部分的維修,可采用電話、傳真的聯系方式,供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
(4)技術培訓方案? 供貨方負責在交車給用戶使用前,在用戶所在地免費培訓設備使用人員,主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
(5)我們是外地的,能不能送車? 購車流程規定客戶可以在網上訂購,簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點,客戶驗車合格付全款。
(6)到廠自提車時間? 自提時間:周一至周日,08:00 - 19:00(部分自提點工作時間為9:00-18:00,如遇國家法定節假日,則以新聞發布放假時間為準,請大家屆時關注)
(7)我們這里有沒有銷售點?想看車怎么辦? 專用車不同于小轎車之類的在全國各地設立銷售公司4S店,這是由專用車的特殊性決定的。利用現在發達的商務網絡,客戶只要來電來函下訂單,按照購車流程進行購車,會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求,為每位用戶打造高品質、個性化的專用車,歡迎您來實地考察生產實力及產品工藝,我們會為您提供優質的服務!
