產品簡述

程力汽車股份有限公司環衛車系列東風純電動洗掃車是我公司自行設計開發、具有自主知識產權、國際**技術水平的新一代路面、路沿清洗、清掃及噴霧降塵的專用設備。該款洗掃車結合了掃路車及高壓清洗車的功能特點，并解決了吸塵車無法在城市道路上清洗路沿的短板，在作業時利用掃刷將地面垃圾掃向車內側，路面的頑固附著物由高壓噴水桿噴出的水流沖起，再由吸盤吸入垃圾箱儲存.具有綠色環保、功能齊全、設計合理、能耗低、清洗范圍廣、使用壽命長等特點。

使用場景

1.城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁、隔離墻等路面、路沿的清潔工作

2.工地、廠區等干道的清洗、清掃。

產品性能特點

洗掃車詳細技術說明：

整車配置

該洗掃車采用純電動二類底盤改裝、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右高壓側噴高、吸盤內置高壓主噴桿、氣動系統、液壓系統、專用裝置電控系統和副車架等改裝而成。

改裝組件說明：

1、純電動二類底盤。

2、使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

3、采用大功率耐磨免維護離心風機，噪音低、效率高、風量大，使用壽命長。

4、非不銹鋼件經防銹處理，經久耐用

5、宏業GTM高壓水泵。

6、氣動閥，氣動閥門。

8、車輛尾部倒車影像。

9、車輛尾部手動操作盒。

10、車輛尾部后噴霧。

11、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

12、左右立掃為單掃盤，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開**，可實現右掃和全掃等不同的作業模式。

13、吸盤的吸口寬度達到2300mm，確保作業總寬度大于3.2m。4個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。

14、吸盤內有高壓噴水裝置，噴嘴布置在吸盤內部，能**限度沖洗路面。左右高壓噴水支架安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水支架達到**的沖洗效果。

15、后部采用LED箭頭燈**示燈，保證行車作業安全。

18、掃盤擺線馬達采用力沃馬達，使用壽命長穩定可靠，故障率低。

16、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。

17、采用海普瑞斯液壓電磁閥，關鍵電控元件采用施耐德電器開關，可靠性高，使用壽命長。

18、CAN駕駛室操作作業。

19、清水箱，容積達4m3。

20、垃圾箱，容積達53，廂體采用傾翻卸料。

2.1、產品性能特點

1、方形箱體，大大增加箱體容積，增加整車美觀程度。

2、永磁同步電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。

3、洗掃車采用東風純電動二類汽車底盤改裝，加裝風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。

4、永磁同步電機驅動風機和高壓水泵，風機用8.0高壓離心風機,效率高、風量大，**風量達23500m3/h。高壓水泵采用國際知名GP-36型柱塞泵，流量合適，壓力高，允許**壓力達10MPa。

5、左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開**，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能多方面調整和保證吸嘴與路面間的合理間隙。吸嘴內置高壓噴水桿，盡可能多的將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**限度減少高壓水氣流沖起污物產生的二次污染。

6、左右噴水桿安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到**清洗效果。開放式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。

7、程力牌純電動洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”等多種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業。

8、作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。

產品優勢

（1） 清水箱充分利用了車載空間，容積大，可達4m³。垃圾箱采用單層304不銹鋼結構，傾翻卸料，帶高壓自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。     。

（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。

（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。

（4） 無副發電機組，整車工作時噪音低。

注意事項：

1、 作業時應避免無關人員靠近車輛，特別是車輛后部。

2、 車輛在行駛作業過程中，注意避讓磚頭等大塊垃圾

3、車輛在排泄污水箱時，請先打開后門排污閥，待排污閥不在排水后再打開后門進行垃圾傾倒。

4、 車輛在排污時請注意在專用的排污地點進行排污箱體后門5米內不得站人。

5、  垃圾箱在沒有落下且鎖止前，不得進入正常行駛。

底盤

底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；

(3) 整車輕量化設計，**總質量為12495kg；

(4) 搭載229kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

（6） 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。

（7）        零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

（8）    底盤承載能力強：后雙胎、軸距多樣化       **爬坡度超20%，適合各種路況作業

（9）    上裝取電范圍廣，適合各類環衛車改裝

（10）      轎車化內飾及舒適性設置，電子化操控

（11）     安全可靠：配置國內高端電池品牌

（12）      增配置：電源總開關，電池加熱系統

（13）      整車配置電量大，長時間作業無憂慮

產品主要技術參數

3.1、底盤基本參數表

車型底盤參數表：

車型底盤配置表：

整車專用參數表

隨車工具：

隨車備件：

產品主要結構

整車基本結構分解

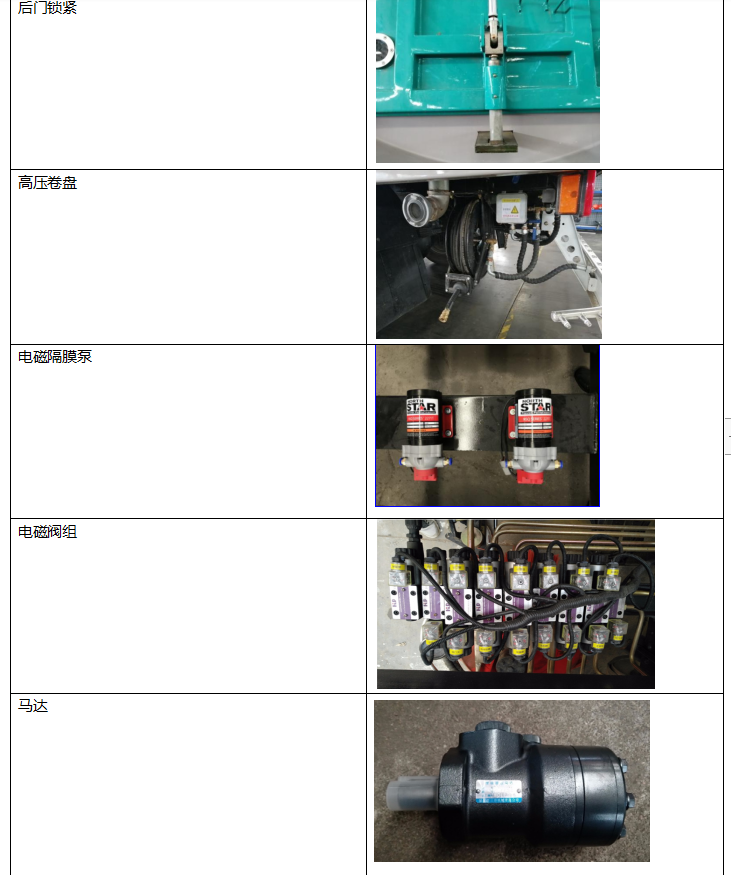

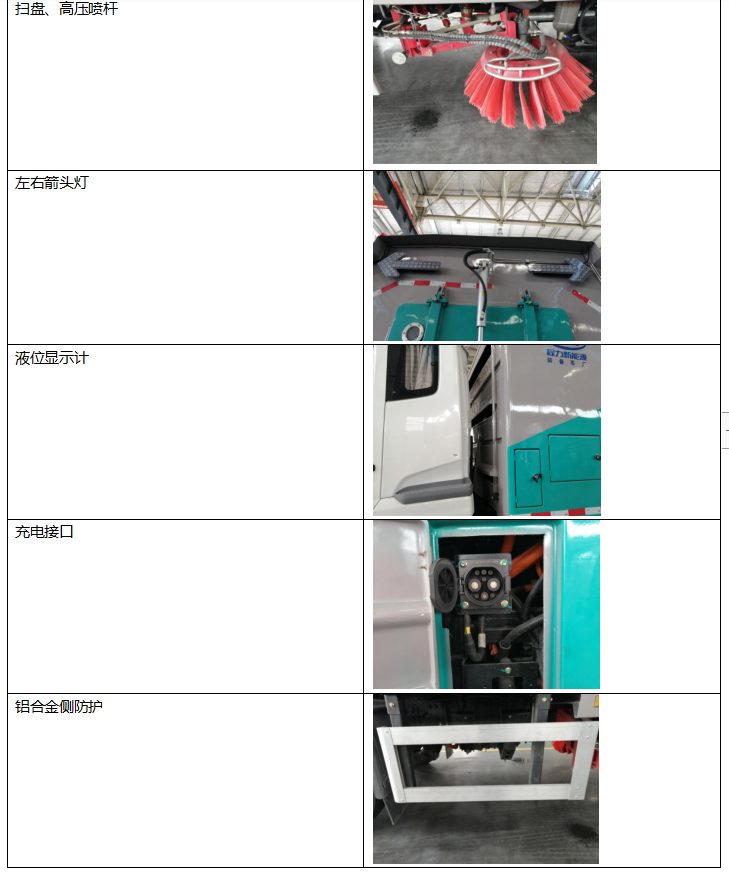

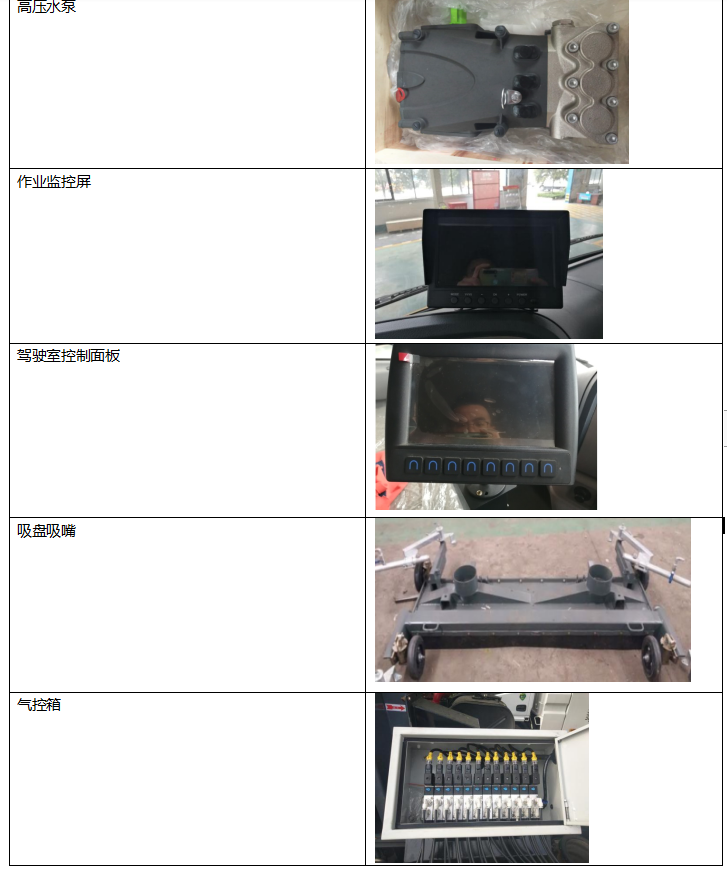

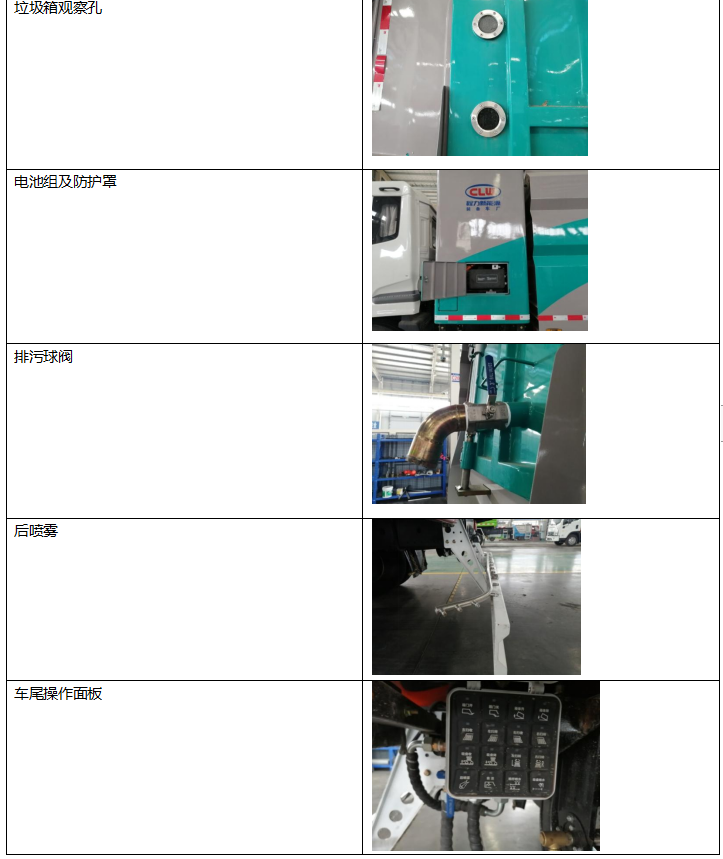

整車基本配件圖解

高性能環保：

純電動洗掃車?yán)酶邏核骷皟A斜掃刷將垃圾掃**吸盤前面，在風機產生的負壓作業下，風流在閉合的回路中將垃圾吸入垃圾箱儲存，整個作業過程均是物理原理，不會產生化學廢料或垃圾外泄對環境的二次污染，同時，后噴霧的降塵有效的降低了空氣中的粉塵濃度，解決粉塵污染問題。洗掃潔凈度高，該車型功能齊全能解決不同路面環境的作業，一次作業洗掃效率達98%以上，**沖洗功能、洗掃功能、路沿清洗功能、后噴霧功能、低壓沖洗功能以及采用的中置吸盤+左右噴桿清洗方式，可對頁面、勾縫、彎道處、路沿上等處的灰塵、垃圾均能有效的處理干凈，確保環境整潔。

作業范圍廣

從幾十微米**80-100mm的石子、磚頭、樹葉、飲料水瓶等雜物，一次作業均能全部去除。路面清掃寬度3500mm清掃能力40000㎡/h-50000㎡/h.

結構簡單，易損件少

整車上裝90%以上零部件均采用裝配式組裝方式，各小件均具備通用性及互換性，拆卸方便，易于更換，維護費用低，更換效率高。

水箱、垃圾箱容積大，作業時間長

水箱容積可達43，垃圾箱總?cè)莘e達53，可適宜長時間作業。
