新能源清掃車

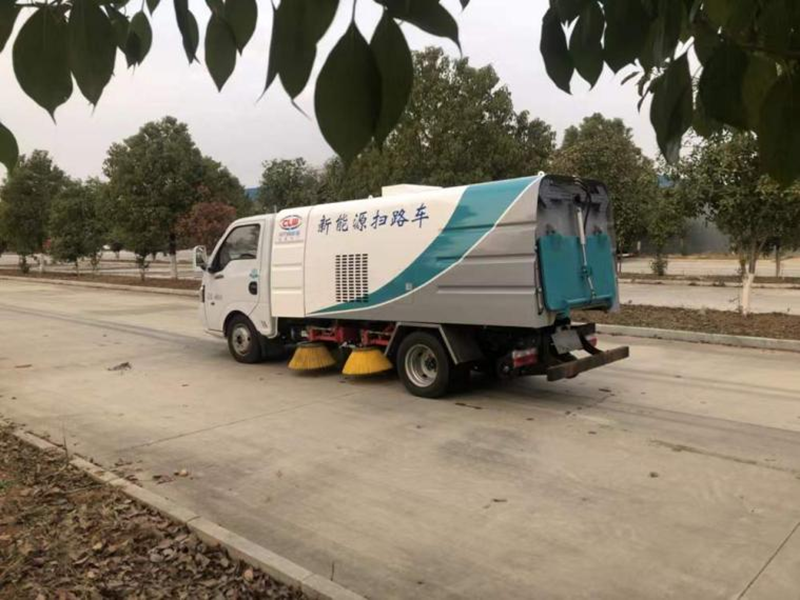

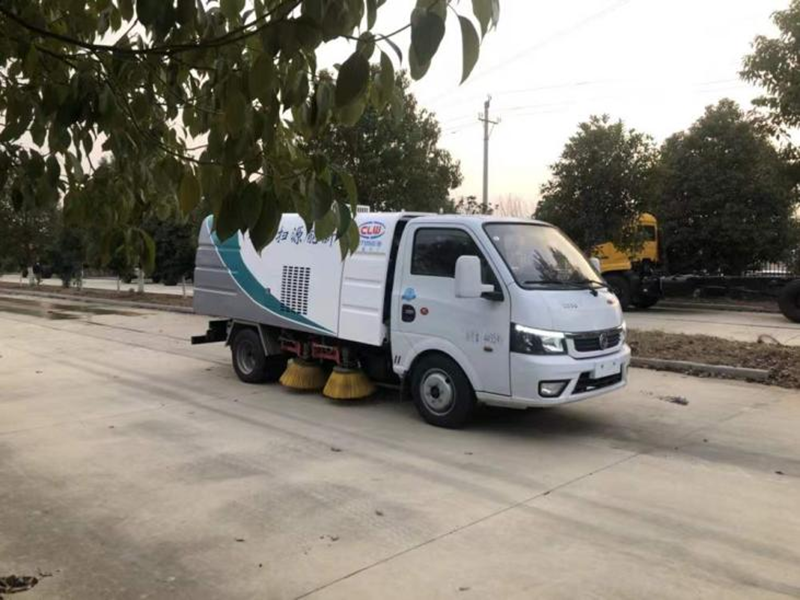

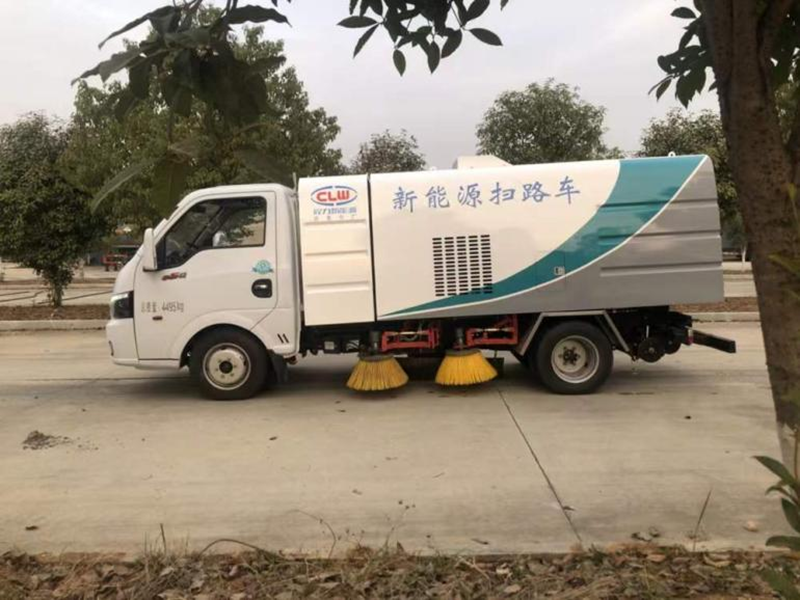

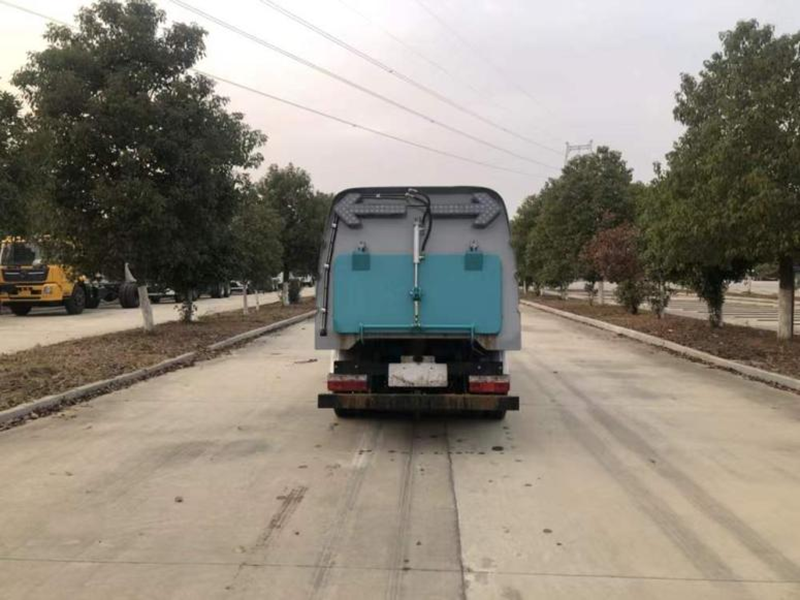

東風CL5041TSLBEV型純電動掃路車
東風CL5041TSLBEV型純電動掃路車
  •  聯系人:吳部長
  •  手機:188-7298-9936
  •  微信:188-7298-9936
  •  網址:http://www.tsegame-download.com
  •  地址:湖北省隨州市南郊程力汽車工業園

配送方式:自提,送貨上門,海外配送

服      務:支持分期付款,超時賠付,假一賠三

東風CL5041TSLBEV型純電動掃路車 東風CL5041TSLBEV型純電動掃路車 東風CL5041TSLBEV型純電動掃路車 東風CL5041TSLBEV型純電動掃路車

掃路車簡介:

1. 采用吸掃混合的方式收集垃圾,濕式除塵、電液**,液壓傾翻卸料的作業方式對路面進行清掃作業。

2. 采用永磁同步電機專門驅動風機和液壓系統,保證行駛過程中能繼續工作,保證清掃過程的連續性。

3. 采用“中置四掃盤+噴霧降塵裝置+**隔板+后置吸嘴”的結構布局,讓清掃過程中砂石不在飛濺揚塵,此布局便于清掃裝置與吸盤的調整與維護,轉場作業時整車通過性好。

4. 掃盤有遇障礙自動避讓保護功能和自動復位功能,遇到障礙自動回縮,越過障礙自動回位。

5. 掃盤轉速可根據各種不同的清掃工況來調整轉速,能保證在各種污染狀況下都有良好的清掃效果

6.采用**,高效的專用風機和可隨路面自動找平的全浮動式吸嘴,清掃效果好,使用壽命長。

車型基本參數表

公告型號

CL5041TSLBEV型純電動掃路車

外形尺寸

5710x1650/1680x2280/2340

底盤型號

EQ1041TTZEVJ

上裝容積

2.5方

總質量

4300KG

上裝電動機額定功率

20KW

整備質量

3570KG

上裝每小時消耗電量

15KWH

軸距

2800/3000MM

建議充電樁功率

120KW

輪胎

6.00R15LT 10PR,6.00-14LT 10PR,185R15LT 8PR

充電時間(建議功率下)

約0.5-1小時

軸數

2

底盤滿載續航里程

260 KM

底盤電機**功率

140 KW

電池類別

磷酸鐵鋰蓄電池

電池組額定電壓

386.4V

電池品牌

寧德時代

電池電量

66KWH

燃料種類

純電動

 產品簡述

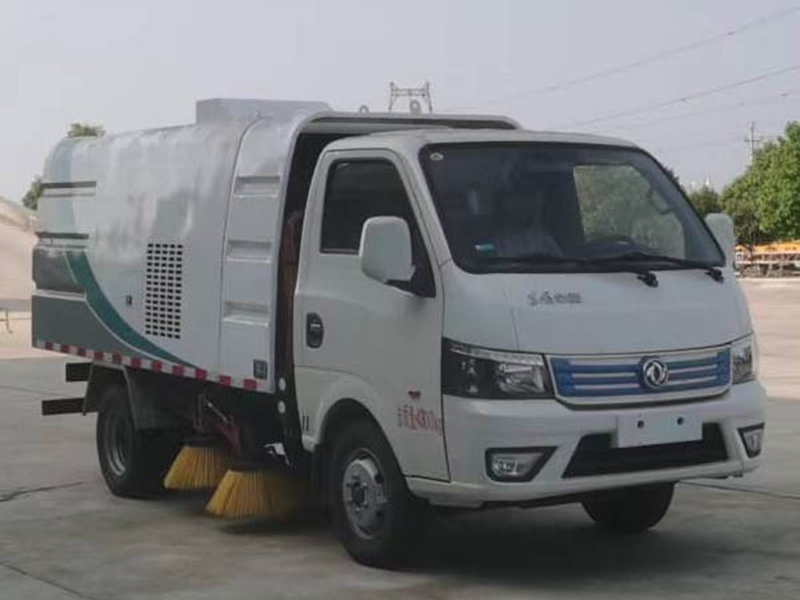

程力汽車股份有限公司環衛車系列東風純電動掃路車是我公司自行設計開發、具有自主知識產權、國際**技術水平的新一代路面、路沿清洗、清掃及噴霧降塵的專用設備。在作業時利用掃刷將地面垃圾掃向車內側,再由吸盤吸入垃圾箱儲存.具有綠色環保、功能齊全、設計合理、能耗低、清洗范圍廣、使用壽命長等特點。

/202502/1740461564_30a0d275a9bf252322f3.png

使用場景

1.城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁、隔離墻等路面、路沿的清潔工作

2.工地、廠區等干道的清洗、清掃。

產品性能特點

掃路車詳細技術說明:

整車配置

該掃路車采用純電動二類底盤改裝、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右側噴高、氣動系統、液壓系統、專用裝置電控系統和副車架等改裝而成。

改裝組件說明:

1、純電動二類底盤。

2、使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

3、采用大功率耐磨免維護離心風機,噪音低、效率高、風量大,使用壽命長。

4、非不銹鋼件經防銹處理,經久耐用

5、左右立掃為雙掃盤,掃刷上加裝噴水裝置,用于噴霧降塵。

6、確保作業總寬度大于2.5m。3個高度可調的吸嘴輪,能方便調整和保證吸嘴與路面間合理間隙,從而達到更好的吸污效果,吸污效率更高。

7、后部采用LED箭頭燈**示燈,保證行車作業安全。

8、掃盤擺線馬達采用力沃馬達,使用壽命長穩定可靠,故障率低。

9、液壓管路采用德國標準技術密封結構形式,抗震動性能好,密封可靠性高,可實現無泄漏的密封效果。

10、采用海普瑞斯液壓電磁閥,關鍵電控元件采用施耐德電器開關,可靠性高,使用壽命長。

11、CAN駕駛室操作作業。

19、清水箱,容積達0.8m3。

20、垃圾箱,容積達1.5m3,廂體采用傾翻卸料。

產品性能特點

1、方形箱體,大大增加箱體容積,增加整車美觀程度。

2、永磁同步電機直接取力,專車專配,**匹配,無取力器,比柴油車更節省步驟、故障率更低。

3、掃路車采用東風純電動二類汽車底盤改裝,加裝風機、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。

4、永磁同步電機驅動風機,風機采用高壓離心風機,效率高、風量大。

5、左右立掃為雙掃盤。3個高度可調的吸嘴輪,能多方面調整和保證吸嘴與路面間的合理間隙。

6、作業系統具有電腦**和手動操縱雙重功能,大大地保障和提高車輛的使用率。

產品優勢

(1) 清水箱充分利用了車載空間,容積大,可達0.8m3。垃圾箱采用單層碳鋼結構,傾翻卸料。

(2) 專人試車;模擬各種復雜工作環境,所有掃路車發車前實物測試。

(3) 售后保障;非客戶人為損壞,任何故障無條件售后,客戶零費用解決。

(4) 無副發電機組,整車工作時噪音低。

注意事項:

1、 作業時應避免無關人員靠近車輛,特別是車輛后部。

2、 車輛在行駛作業過程中,注意避讓磚頭等大塊垃圾

3、車輛在排泄污水箱時,請先打開后門排污閥,待排污閥不在排水后再打開后門進行垃圾傾倒。

4、 車輛在排污時請注意在專用的排污地點進行排污箱體后門5米內不得站人。

5、  垃圾箱在沒有落下且鎖止前,不得進入正常行駛。

底盤

底盤采用東風純電動二類底盤,各總成匹配合理,完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點:

(1) 動力電池布置方式采用后背布置,采用窄托架裝配,適應各類專用上裝改裝需求;

(2) 駕駛室標配中控鎖,高密度海綿,設置杯托、卡槽、儲物盒等10余處儲物空間,帶來舒適駕乘體驗;

(3) 整車輕量化設計,**總質量為4495kg;

(4) 搭載66kWh大容量動力電池,滿足各類環衛清洗車、垃圾收運車使用需求,動力電池標配水循環熱管理系統,滿足車輛在各種環境條件下使用需求;

(5) 配備大功率上裝取電接口,滿足各類專用車上裝電動化需求。

(6)        零污染、低噪音,有效的保護環境,節約燃油能源,使用成本更低。

(7)    底盤承載能力強:后雙胎、軸距多樣化       **爬坡度超20%,適合各種路況作業

(8)    上裝取電范圍廣,適合各類環衛車改裝

(9)      轎車化內飾及舒適性設置,電子化操控

(10)     安全可靠:配置寧德時代國內高端電池品牌

(11)      增配置:電源總開關,電池加熱系統

(12)      整車配置電量大,長時間作業無憂慮

產品主要技術參數

底盤基本參數表

質量參數

整備質量(Kg)

1850

**允許總質量(Kg)

4300

性能參數

**車速(Km/h)

90

**爬坡度(%)

25%

**小轉彎半徑

10

續駛里程(Km)

255km [GVW4495kg](勻速40km/h)

軸距

3000

后輪**距離車架上平面距地(空/滿載)(mm)

770

動力電池

電池類型

 磷酸鐵鋰

廠家

寧德時代新能源科技股份有限公司

電池總電量

66.8

動力電池系統能量密度(W·h/kg)

154.59

充/放電倍率(C)

1

電池布置形式

后背

驅動系統

廠家

精進電動科技股份有限公司

型號/型式

永磁同步電機

額定功率/轉速/轉矩(kW/r/min/N.m)

60/5285/110

峰值功率/轉速/轉矩(kW/r/min/N.m)

140/12000/290

前橋

噸位(T)

1.5

后橋

噸位(T)

3

車輪

輪胎型號

6.00R15LT 10PR

輪胎數量

7

制動形式

行車制動

 真空助力液壓雙回路制動

駐車制動

手動操縱**鼓式制動器

電氣系統

蓄電池容量(Ah)/位置

120Ah

充電系統

充電方式

直流快充+交流慢充

充/放電倍率(C)

1

整車專用參數表

箱體厚度 /涂層

4.5mm

箱體容積

2.5m3(0.8水1.5塵)

罐體材質

Q235碳鋼或304不銹鋼

上裝電機

類型

永磁同步電機

冷卻方式

水冷

專用性能參數

垃圾箱容積( m3 )

1.5

清水箱容積( m3 )

0.8

清掃寬度

2000-2500

清掃作業速度(km/h)

3-20

**清掃能力(m2/h)

45000

抽吸能力

密度(g/cm3)

2.0

質量

1

抽吸粒度

≥50

垃圾廂傾卸角

≥45°

清掃效率

≥95%

作業噪聲

< 88 符合GB7258規定

降塵系統

噴水形式

低壓霧狀

主要元件組成

電磁隔膜泵、水過濾器、管路、不銹鋼噴架、噴嘴等

安裝位置

清掃降塵

左右前掃盤

吸塵降塵

吸盤吸風口內

**型式

電子**,一鍵操作

液壓系統

型式

開放式,電動**集中操縱

主要元件

齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊、電磁隔膜泵等

液壓油缸

海普瑞斯

電磁閥組

海普瑞斯

電器系統

系統組成

由底盤車電路專用工作裝置操作**電路組成。

電控箱面板組成

主電機轉速表、各種操作**開關

**開關

上海施耐德

風機系統

型式

專用高壓離心風機

傳動型式

底盤電機帶齒耐高溫A帶傳動

清掃系統

型式

在底盤前后軸之間,車架兩側對稱位置各布置兩個可升降、可外伸的立掃掃盤,掃盤旋轉由液壓馬達驅動,轉速可調。

主要元件組成

掃盤支架、掃盤、油缸、油管、連桿、調節桿、液壓馬達等

掃刷撐開直徑

mm

φ600-800

掃盤數量

4

吸嘴裝置

型   式

吸嘴懸掛在底盤車后輪之間,由吸嘴、滾輪、吸管組成,吸嘴體可隨動,吸嘴升降用油缸**雙吸口寬吸嘴,吸嘴體與路面隨動。液壓驅動電氣自動**吸嘴升降,彈簧浮動懸掛。

吸管直徑

mm

φ150

工作狀態吸嘴邊剛性部份

離地間隙

5~8

其他配置

報**系統

倒車語音報**系統

副操作系統

尾部帶電控操作系統,**大廂升降及后門開關,避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。

手動泵應急舉升系統

如遇故障造成液壓系統不能使用,掃刷、吸盤、大廂均不能升降,可使用手動泵應急舉升系統操作。

隨車工具:

序號

名稱

數量

備注

1

消防水帶

1根

一根用于加水,一根用于排污

2

消防扳手

1把

用于拆卸消防栓

3

水濾扳手

1把

用于拆卸水過濾器

5

備胎

1個

隨車備件:

序號

名稱

數量

1

刷毛

1套

2

后門密封條

1條

3

風機密封條

1條

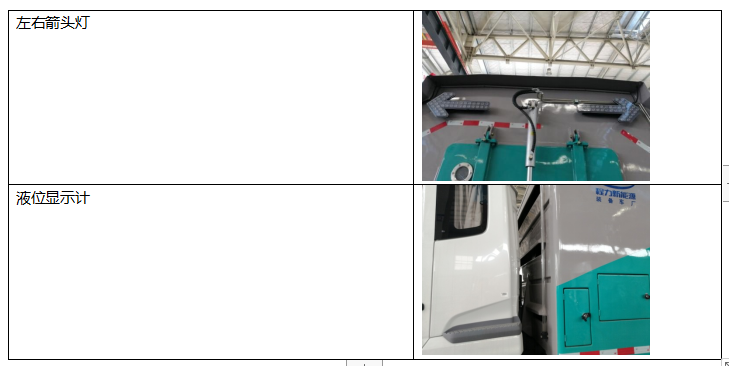

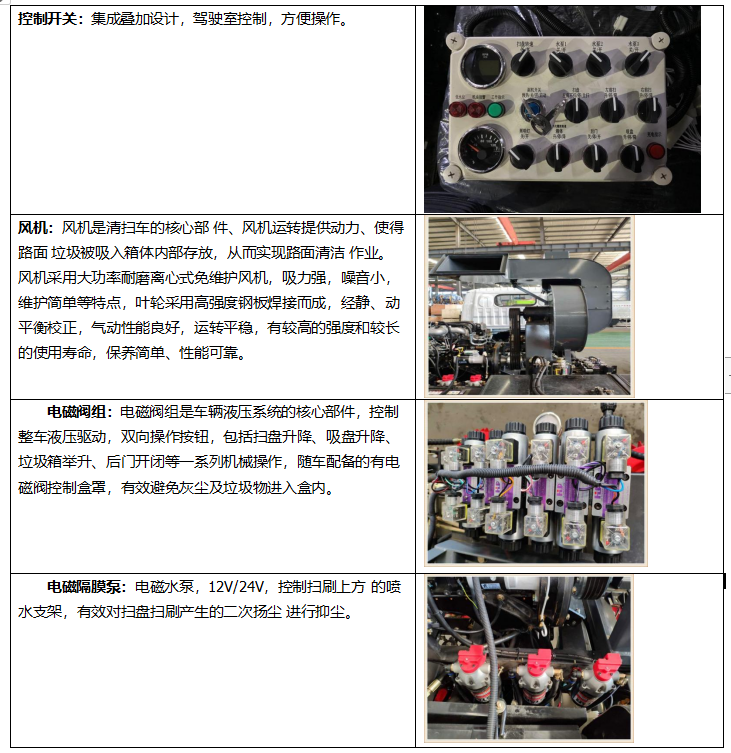

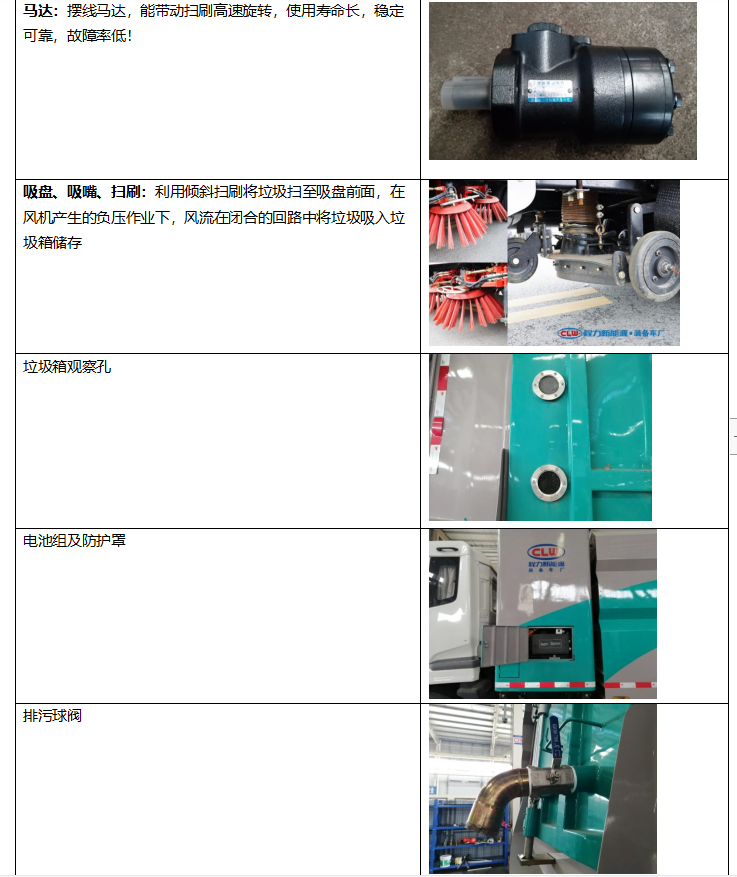

整車細節配件圖解

/202502/1740461565_b5c18a43c4af33b2c36a.png

/202502/1740461565_6567e98dc8e1bcb5abf7.png

/202502/1740461566_6e8574b622f518dfe45e.png


高清圖片
  • 東風CL5041TSLBEV型純電動掃路車
  • 東風CL5041TSLBEV型純電動掃路車
  • 東風CL5041TSLBEV型純電動掃路車
  • 東風CL5041TSLBEV型純電動掃路車
  • 細節描述
    售后保養

    (1)汽車底盤和配套泵的維護保養按相應的使用說明書進行。

    (2)車輛使用前應按汽車使用說明書的要求進行磨合。

    (3)潤滑系統保養:車輛每行駛5000km-10000km時就需清洗保養一次,在遇到發動機噪音過大,加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物,這樣可以避免機油高溫下的氧化稠化,能有效的減少發動機部件的磨損,從而延長發動機壽命,提高發動機動力。

    (4)冷卻系統保養:車輛在冬夏換季時應清洗保養一次,希望您正常行駛中每6個月至8個月清洗保養一次,或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢,防止有害的腐蝕發生,避免并制止密封件和水箱的滲漏,徹底更換舊的冷卻液。

    (5)燃油系統保養:車輛每行駛800km-1000km時需清洗保養1次,或當你發覺引擎喘抖,遲滯和加速不良,冒黑煙,無力、費油時清洗保養1次。要清除系統內部的膠質和積碳,防止有害的腐蝕發生,避免并制止密封件和水箱的滲漏,徹底更換舊的冷卻液。

    (6)變速箱保養:車輛每行駛800km-1000km時清洗保養一次,或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物,恢復密封墊和O型圈的彈性,使變速箱換檔平順,提高動力輸出,徹底更換舊的自動變速箱油。

    (7)動力轉向系統保養:車輛每行駛1000km-2000km清洗需保養一次,或遇轉向困難系統滲漏,更換動力轉向機配件后,也須清洗保養一次。清除系統中有害的油泥、漆膜,清除低溫時的轉向困難,制止并預防動力轉向液的滲漏,清除轉向噪音,徹底更換舊的制動轉向液。

    (8)制動系統保養:車輛每行駛800km清洗保養一次,或遇ABS反應過早,過慢時清洗保養一次。清除系統中有害的油泥漆膜,清除超高溫或超低溫時工作失靈的危險,有效防止制動液變質過期,徹底更換舊的制動液。

    常見問題

    (1)免費維修方案以及期限? 1、跟蹤服務時間:終身; 2、在交客戶使用之日起,在正常使用范圍內,行駛10000公里內或一年內免費修理(不包括易損件和電器部分),超過一年,只收取零件費; 3、服務到達時間:省內,二十四小時內到達;其它地區,二十四小時內派出人員; 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除,無故障積極預防。

    (2)免費后期配件供應價格方式? 1、方式:在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨; 2、配件只收工本費,不加其他費用。

    (3)售后服務方式? 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式,詳見底盤《保養手冊》。 專用裝置部分的維修,可采用電話、傳真的聯系方式,供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。

    (4)技術培訓方案? 供貨方負責在交車給用戶使用前,在用戶所在地免費培訓設備使用人員,主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。

    (5)我們是外地的,能不能送車? 購車流程規定客戶可以在網上訂購,簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點,客戶驗車合格付全款。

    (6)到廠自提車時間? 自提時間:周一至周日,08:00 - 19:00(部分自提點工作時間為9:00-18:00,如遇國家法定節假日,則以新聞發布放假時間為準,請大家屆時關注)

    (7)我們這里有沒有銷售點?想看車怎么辦? 專用車不同于小轎車之類的在全國各地設立銷售公司4S店,這是由專用車的特殊性決定的。利用現在發達的商務網絡,客戶只要來電來函下訂單,按照購車流程進行購車,會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求,為每位用戶打造高品質、個性化的專用車,歡迎您來實地考察生產實力及產品工藝,我們會為您提供優質的服務!
